فناوری EIS در دوربین مداربسته مخفف Electronic Image Stabilization یک تکنیک بهبود تصویر با استفاده از پردازش الکترونیکی است. دوربین‌های مداربسته‌ای که مجهز به این فناوری باشند تصاویر بهتری را ثبت می‌کنند. در این مقاله شما را فناوری EIS در دوربین مداربسته آشنا می‌کنیم. برای کسب اطلاعات بیشتر تا انتهای مقاله همراه ما باشید. اگر قصد خرید دوربین مداربسته را دارید حتماً به مجهز بودن به فناوری EIS در دوربین مداربسته توجه کنید.
نحوه عملکرد فناوری EIS در دوربین مداربسته
فناوری EIS تاری را به حداقل می‌رساند و لرزش دوربین را که اغلب در اثر عوامل خارجی ایجاد می‌شود، جبران می‌کند، به عنوان مثال، باد، یا نصب نادرست دوربین. فناوری EIS در دوربین مداربسته نمی‌تواند از تاری ناشی از حرکت سوژه یا لرزش شدید دوربین جلوگیری کند، اما طوری مهندسی شده است که تاری ناشی از لرزش معمولی لنزهای دستی را به حداقل برساند. دوربین‌ها و لنزهای خاصی با حالت‌های فعال پیشرفته‌تر ساخته شده‌اند.

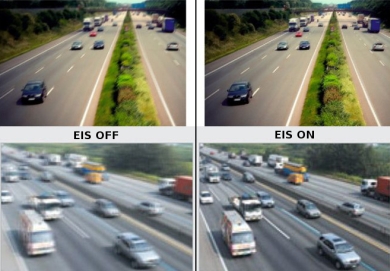

تصویر زیر(عکس1)، تصویر دوربین با EIS غیرفعال و فعال است که می‌توانید تفاوت را زمانی که این فناوری فعال است با زمانی که غیرفعال است ببینید.
هنگامی که تصویر گرفته شده توسط سنسور تصویر، در حال پردازش است، تصویر تثبیت می‌شود. پردازشگر تصویر داده‌های حسگر تصویر را در زمان واقعی ردیابی می‌کند. داده‌ها با استفاده از الگوریتم‌های مختلف برای تشخیص و اندازه گیری هرگونه تغییر در تصویرِ ثبت شده، تجزیه و تحلیل می‌شوند. اگر الگوریتم یک تغییر را به عنوان یک لرزش شناسایی کند، یک فرآیند (معمولاً تغییر تصویر) برای جبران لرزش آغاز می‌شود. برای اینکه فناوری EIS در دوربین مداربسته به طور موثر لرزش را جبران کند و تصویر را در محدوده‌های خاص جابجا کند، باید با استفاده از یکی از دو روش زیر، مناطق اضافی در لبه‌های آن ایجاد شود.
دو روش برای عملکرد بهتر فناوری EIS در دوربین مداربسته
اولین روش شامل زوم دیجیتالی در بخش مرکزی تصویر است. صحنه‌ای که در یک فریم ضبط می‌شود بخشی از یک تصویر کامل است و موقعیت آن بر روی تصویر را می‌توان در صورت لزوم تغییر داد. اگر محتوای قسمت خاصی از تصویر نسبت به قاب تصویر بعدی تغییر کند، حاشیه‌های بخش نیز تغییر می‌کنند. در نتیجه، پیکسلی که در حسگر تصویر جابه‌جا شده است، بدون تغییر در سیستم مختصات جدید ذخیره می‌شود. این سیستم می‌تواند منجر به کاهش جزئی در میدان دید دوربین شود که پس از فعال شدن سیستم قابل مشاهده است.
تفاوت‌های تصویر بین فریم‌ها تحلیل می‌شود و معمولاً تصویر به نقاط مختلف تقسیم می‌شود. اگر لرزشی در ناحیه خاصی مشاهده شود، به عنوان حرکت سوژه ضبط شده تعبیر می‌شود. اگر حرکت قسمت قابل توجهی از تصویر را پوشش دهد، به عنوان یک حرکت پس زمینه شناخته می‌شود. در نتیجه، الگوریتم حرکت را به عنوان یک لرزش تفسیر می‌کند و در صورت لزوم آن را جبران می‌کند. این سیستم به راحتی می‌تواند سوژه‌های متحرک بزرگ را در کادر به اشتباه به عنوان لرزش تعبیر کند. در این حالت زمان بیشتری نیاز است تا الگوریتم تشخیص دهد سوژه حرکت می‌کند یا دوربین می‌لرزد.
روش دوم نیز کمی مشابه روش اول است، با این تفاوت که، مبتنی بر سخت‌افزار است. سنسور تصویر دارای ناحیه‌ای در لبه‌های خود است که برای ضبط تصاویر در حالت عادی استفاده نمی‌شود. پس از تشخیص لرزش، مختصات مرکز منطقه‌ای که تصویر را می‌گیرد به همان نسبت حرکت می‌کند.

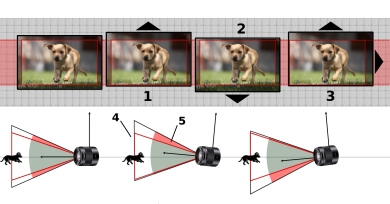

تصویر زیر(عکس2) نمودار جریان تابع EIS
1 – حرکت دوربین به سمت بالا
2 – حرکت دوربین به سمت پایین
3 – حرکت دوربین به سمت بالا و راست
4 – طرح تصویری
5 – حرکت دوربین
مزایای حضور فناوری EIS در دوربین مداربسته
معرفی دوربین‌های با وضوح بالا مزایای قابل توجهی در طراحی سیستم نظارت تصویری به همراه داشته است. وضوح بالاتر جزئیات تصویر بیشتری را ارائه می‌دهد و امکان تجزیه و تحلیل مناطق انتخابی مورد علاقه را فراهم می‌کند. این رویکرد اغلب بر اساس لنزهای تله فوتو است. در نتیجه ممکن است کیفیت تصویر کاهش یابد و جزئیات در اثر حرکت و لرزش از بین بروند.
لازم به ذکر است که پیاده سازی فناوری EIS ارزان است. تثبیت کننده الکترونیکی تصویر، وضوح تصویر به دست آمده را کاهش می‌دهد که تا حدودی یک محصول ثانویه است – نتیجه یک الگوریتم – که در آن کنتراست، وضوح و میدان دید اغلب تحت تأثیر قرار می‌گیرند. درجه‌ای که کیفیت تصویر بدتر می‌شود به دامنه لرزش‌های جبران شده توسط سیستم EIS بستگی دارد. با فواصل کانونی نسبتاً زیاد و در شرایط معمولی، نباید برای یک کاربر معمولی قابل توجه باشد. از مزایای سیستم الکترونیکی، سرعت بالا و نداشتن قطعات مکانیکی در ابتدایی‌ترین نسخه آن است. این سیستم بر وزن و ابعاد دستگاه تأثیری ندارد.
کاربرد فناوری EIS در دوربین مداربسته
در این قسمت کاربرد فناوری EIS در دوربین مداربسته را برای شما آورده‌ایم که به شرح زیر است:
تصاویر تحت تاثیر تکان دوربین قرار نمی‌گیرند
دوربین‌های نصب‌شده بر روی تیرهای بلند یا نزدیک جاده‌های شلوغ می‌توانند توسط باد یا ترافیک عبوری تکان بخورند، و مشاهده تصاویر اغلب مبهم و مشکل‌ساز است. فناوری EIS در دوربین مداربسته به طور موثر اثرات ناشی از لرزش را به حداقل می‌رساند تا تصاویر قابل اعتماد و نصب مقرون به صرفه را به شما ارائه دهد.
حساسیت کمتر، انعطاف بیشتر
به لطف فناوری EIS در دوربین مداربسته، نیازی به پایه‌های تثبیت‌کننده پرهزینه نیست – می‌توانید دوربین شبکه AXIS خود را در هر مکانی نصب کنید و از ثبت تصاویر واضح و ثابت در نظارت زنده و ضبط شده مطمئن باشید.
حسگرهای ژیروسکوپی داخلی به طور مداوم حرکات و ارتعاشات دوربین را تشخیص می‌دهند و به طور خودکار کادر را تنظیم می‌کنند تا اطمینان حاصل شود که همیشه جزئیات مورد نیاز را ثبت می‌کنید.
علاوه بر این، از آنجایی که تصاویر ضبط شده همیشه پایدار هستند و حداقل حرکت را دارند، EIS نرخ بیت را کاهش می‌دهد، بنابراین در پهنای باند و فضای ذخیره سازی صرفه‌جویی می‌کنید.
کلام آخر
فناوری EIS در دوربین مداربسته باعث بهبود تصاویر ثبت شده می‌شود. در این مقاله به طور کامل ویژگی‌های این فناوری و کاربردهای آن را برای شما بیان کردیم. ممنون که تا انتها همراه ما بودید. امیدواریم مطالب این بخش برای شما مفید بوده باشد و به سوالات شما در مورد فناوری EIS در دوربین مداربسته پاسخ داده باشیم. برای اطلاع از قیمت دوربین مداربسته کلیک کنید.
