تکنولوژی WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD

WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD

این مقاله در آبان 1400 بروزرسانی شده است .

WDR مخفف Wide Dynamic Range هست که به نوعی تکنولوژی گفته می شود که قابلیت تطبیق دریچه دیافراگم دوربین با تغییر نور منعکس شده از شی در محیط و تصویر برداری با کیفیت مناسب گفته می شود. زمانی که صحبت از دوربین مدار بسته می کنیم در وحله ی اول کیفیت تصویر برداری دوربین برای ما بسیار اهمیت دارد، موارد مختلفی بر روی کیفیت تصویر، تاثیر مستقیم دارد که از جمله ی آنها می توان به رزولوشن، پهنای باند، سرعت تصویر برداری، WDR، BLC، HLC و… اشاره نمود. در این مجال سعی در ارائه شرحی در خصوص تکنولوژی WDR در دوربین مداربسته هایک ویژن داریم، از شما دعوت می کنیم که همراه ما باشید:

تکنولوژی WDR در دوربین مداربسته هایک ویژن ، در واقع یک تکنولوژی پیشرفته است که در ایران بیشتر به اسم ضد نور معروف شده است، در واقع این تکنولوژی به دوربین در تصویر برداری مناسب از مناظری که دارای چند نور مختلف هستند ( مثل نور زیاد بیرونی و نور کم داخلی) کمک شایانی می کند.

تصویر برداری توسط دوربین های مدار بسته تحت شبکه معمولی، در محیط هایی که سطوح نوری متفاوتی دارند دچار مشکل می شود و تصویر تاریک می شود و این موضوع یک نقطه ضعف بزرگ برای این نوع دوربین ها به حساب می آید. بعنوان مثال زمانی که دوربین در حال تصویر برداری در یک محیط است یک منبع نوری قوی مانند نور خورشید، نور چراغ خودرو، یک درب یا پنجره رو به بیرون و…، باعث تنگ تر شدن دریچه دیافراگم دوربین مدار بسته شده و نقاط کم نور واقع در میدان دید دوربین کاملا تاریک دیده می شوند. در اینجاست که تکنولوژی WDR به کمک دوربین های مدار بسته می آید.

در یک تعریف WDR، به توانایی کنترل هوشمند دریچه دیافراگم دوربین در مقابل کم و یا زیاد شدن انعکاس نور از شی به دوربین در محیط های دارای حداقل دو نور، و ارائه تصویر مناسب گفته می شود. هنگامی که زاویه دید دوربین رو به پنجره یا درب ورودی، تصویر شخص تاریک و تصویر فضای بیرون روشن و نامشخص می باشد که این امر باعث ارائه تصویر فاقد ارزش می شود اما با استفاده از دوربین های با قابلیت WDR، تصویر بصورت کاملا مطلوب توسط فیلترهای جبران ساز و کنترل کننده دیافراگم اصلاح شده و در اختیار قرار می گیرد.

تکنولوژی WDR در دوربین مداربسته هایک ویژن به دو نوع تقسیم می شود که عبارتند از: WDR و DWDR.

WDR دوربین مداربسته :

 این تکنولوژی به دوربین مدار بسته این امکان را می دهد تا در شرایط نوری نامناسب که در بالا به آن اشاره شد، تصویر با کیفیت بگیرد. این تکنولوژی هم در دوربین های آنالوگ و هم در دوربین های تحت شبکه (IP)، وجود دارد و واحد آن دسی بل می باشد. بعنوان مثال یک دوربین مدار بسته با WDR، معادل 120 دسی بل، به دوربین امکان تصویر برداری با کیفیت در هر شرایط سخت نوری را با کیفیت عالی می دهد.

DWDR دوربین مداربسته :

مفهوم WDR دیجیتال یک تکنیک نرم افزاری می باشدکه از طریق تنظیم اشعه جبران ساز ( گاما) و با جبران نقاط تاریک تصویر کار می کند.در این روش از دو پردازنده مجزا جهت تصویر برداری از نقاط تاریک و روشن استفاده می کنداز تلفیق این دو تصویر یک تصویر با کیفیت مناسب بدست می آید. تکنولوژی WDR در دوربین مداربسته هایک ویژن دیجیتال قابل تنظیم از سطح 1 تا 8 می باشد اما بایدتوجه داشت که تنظیم دوربین ها با این تکنولوژی بسیار حساس و پیچیده می باشد.

 جدول مقایسه ای بین WDR و DWDR:

مقایسه Digital WDR WDR
تکنولوژی جبران نور نقاط مختلف تصویر توسط اشعه گاما ترکیب پرتوهای کم و زیاد نور در یک فریم.
مزایا کیفیت عکس مناسب کیفیت عکس عالی
معایب امکان از بین رفتن قسمتی از تصویر

ممکن است دچار پراکندگی رنگ شود و یا رنگ ها در حالت پر نور طبیعی به نظر نیایند.

یکی از امکاناتی که موجب می شود تا تصاویر دوربین ها در شبانه روز بطور صحیحی ثبت شود، تکنولوژی WDR در دوربین مداربسته هایک ویژن است. کلمه WDR مخفف عبارت Wide Dynamic Range  و به معنای بازه دینامیکی بالا است. اهمیت این تکنولوژی زمانی مشخص می شود که سوژه در محیطی با نور کم اما در فضای بسیار روشن قرار داشته باشد و قسمتی از عکس نسبت به سایر قسمت ها روشن و بقیه بخش ها تاریک باشد. در این صورت جزییات تصویر به خوبی در آن مشخص نیست و سوژه را تاریک نشان دهد. این فناوری در  دوربین، نورهای اضافی در تصاویر راحذف می کند، برای مثال اگر نور اتومبیل باعث شود که تصویر پلاک خودرو به طور صحیحی ثبت نشود این فناوری نورهای اضافی را حذف کرده و تصویر را به صورت شفاف تری به کاربر نشان می دهد . این تکنولوژی موجب می شود تا تصویر را با جزییات بیشتری مشاهده کرده و تعادل نوری در محیط روشن و تیره ایجاد شود.

نحوه کار تکنولوژی WDR در دوربین مداربسته هایک ویژن

دوربین هایی که فناوری WDR را در خود دارند از دو چیپ پردازش عکس تشکیل شده اند. چیپ اول با سرعت شاتر بالا ثبت جزییات فضای پر نور را انجام می دهد و چیپ دوم با سرعت شاتر پایین جزییات تصویر محیط کم نور را پردازش خواهد کرد. در این صورت همزمان از یک منطقه دو فریم ثبت می شود. با ترکیب این فریم ها بوسیله پردازشگر، تصاویر با نور یکنواختی ثبت شده و جزییات در هر دو بخش روشن و تاریک نمایش داده خواهد شد. واحد اندازه گیری WDR را دسی بل می گویند که هر چه این عدد بزرگتر باشد کیفیت تصاویر ثبت شده بوسیله دوربین نیز بهتر خواهد بود. در ادامه قصد داریم که نحوه فعالسازی WDR در دوربین‌های توربو HDرا آموزش دهیم.

مراحل کامل نحوه فعالسازی WDR در دوربین‌های توربو HD

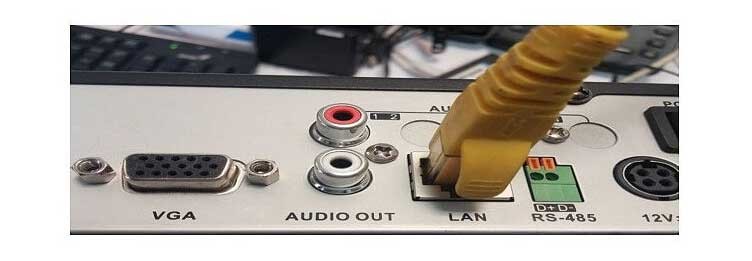

  • ابتدا باید دستگاه ضبط کننده را بوسیله کابل شبکه به کامپیوتر متصل کرد.مراحل کامل نحوه فعالسازی WDR در دوربین‌های توربو HD

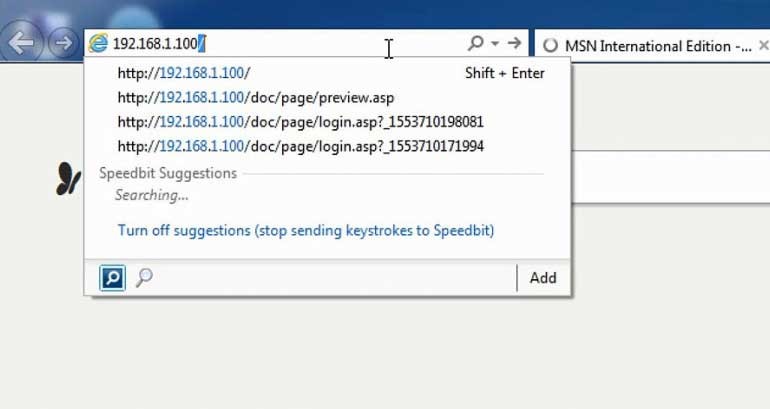

  • در این مرحله با استفاده از موتورهای جستجو IP دستگاه را در بخش آدرس بار وارد کرده و سرچ را زده و بعد از آن نام کاربری و پسورد را وارد کنید.مراحل کامل نحوه فعالسازی WDR در دوربین‌های توربو HD

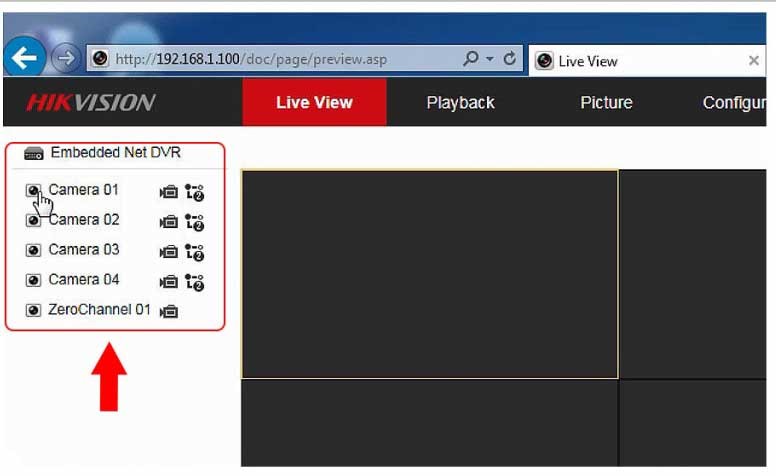

  • در صفحه جدید باز شده از سمت چپ دوربین خود را انتخاب کنید.

WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD

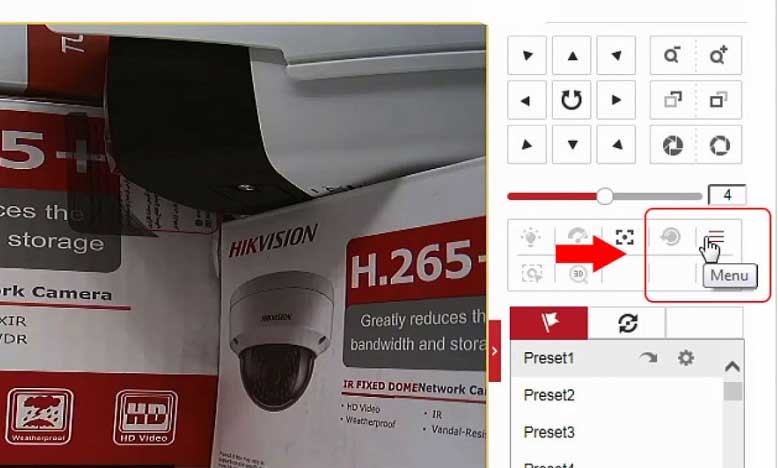

  • از بخش سمت راست بر روی منو باید کلیک کرد.

WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD

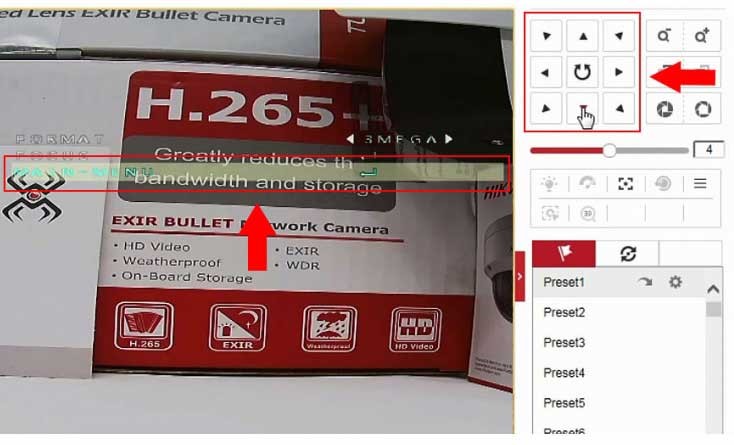

  • سپس در این بخش از طریق صفحه کلید موجود در روی صفحه بر روی Main Menu کلیک کرده و گزینه Menu را میزنیم.

WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD

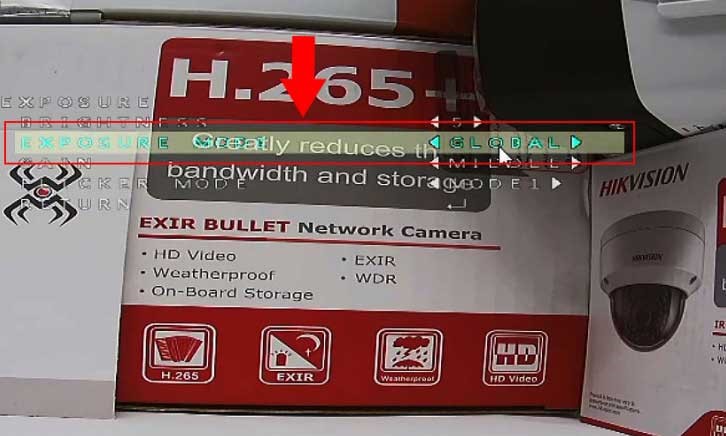

  • در این مرحله به بخش AE وارد شده و حالت Explosion Mode را از Global به WDR تغییر می دهیم.

WDR دوربین مداربسته هایک ویژن چیست + فعالسازی آن در دوربین‌های توربو HD
