رک اوت دور (OUTDOOR Rack) یا رک بیرونی چیست ؟

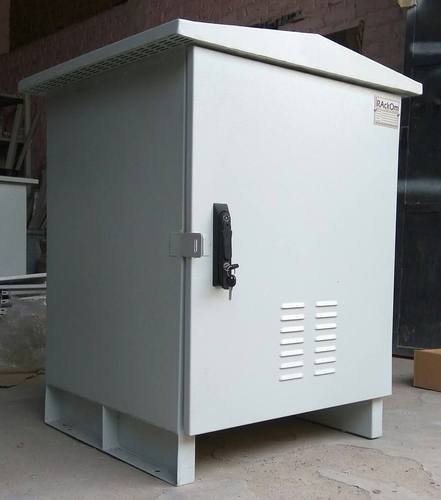

رک اوت دور - رک outdoor

رک شبکه یکی از تجهیزات مهم و پرکاربرد محسوب می‌شود. در این مقاله می‌خواهیم شما را با رک OUTDOOR یا رک بیرونی به طور کامل آشنا کنیم. اگر می‌خواهید بدانید رک اوت دور چیست؟ چه کاربردهایی دارد و انواع آن در بازار چگونه است با ما تا انتهای مقاله همراه باشید. آنچه در ادامه این مطلب می‌خوانید:

  • تعریف رک OUTDOOR
  • ویژگی‌های رک اوت دور
  • رک اوت دور دارای چه مشخصه‌هایی است؟
  • قابلیت‌های رک Outdoor
  • انواع رک اوت دور
  • رک اوت دور چگونه طراحی می‌شود؟
  • قیمت رک OUTDOOR
  • ساخت رک اوت دور ایستاده
  • نتیجه‌گیری

تعریف رک OUTDOOR

در بعضی‌ از پروژه‌ها، متخصصان تجهیزات گوناگون شبکه را مانند سوئیچ، مبدل‌ها و … باید بیرون از دستگاه نصب کنند، به همین دلیل تجهیزات اکتیو شبکه یا پسیو شبکه را در محفظه‌هایی به نام رک اوت دور یا رک بیرونی نصب می‌کنند. این رک‌ها معمولاً از جنس فلز هستند و در مکان‌هایی که سقف ندارد برای نگه‌داری تجهیزات گوناگون به کار برده می‌شوند.

به طور معمول این رک‌ها در مکان‌هایی مثل محیط‌های باز کارخانه‌ها، در جاده‌ها و خیابان‌ها استفاده می‌شوند. این رک‌ها با توجه به اصول خاصی ساخته می‌شود زیرا این محفظه‌ها علاوه بر نگه‌داری تجهیزات از آن‌ها در مقابل عوامل محیطی نیز محافظت می‌کنند. همچنین این رک باعث مرتب بودن و امکان دسترسی نداشتن هر فرد و جلوگیری از دسترسی‌های غیرمجاز به داخل محفظه می‌شود.  در ساخت این رک‌ها از استانداردهای خاصی تبعیت می‌کنند تا به طور مناسب از تجهیزات داخلی خود مراقبت کنند .این محفظه‌ها به طور متنوع در طرح‌ها و اندازه‌های مختلف در بازار موجود است. به رک اوت دور رک فضای بیرونی نیز گفته می‌شود.

ویژگی‌ های رک اوت دور

استفاده از رک برای متمرکز کردن تجهیزات شبکه مزیت‌های بسیاری دارد که مهم‌ترین آن‌ها به شرح زیر است:

  • مدیریت آسان
  • دسترسی راحت تر به تجهیزات
  • محافظت از تجهیزات در برابر عوامل محیطی مانند برف و باران و …

طراحی این محفظه‌ها به شکلی است که در مقابل آب و هواهای مختلف مقاوم هستند و در مواردی مانند تغییر دما، رطوبت، گردوغبار، تگرگ، نور خوشید و … مقاومت دارند. البته لازم به ذکر است که رک‌های معمولی که برای محیط‌های داخلی طراحی شده‌اند در برابر نفوذ آب و شرایط آب و هوایی مختلف مقاوم نیستند. اما رک اوت دور یا همان رک بیرونی در برابر ناملایمات آب و هوایی نیز از تجهیزات داخل خود مراقبت می‌کند.

رک اوت دور دارای چه مشخصه‌ هایی است؟

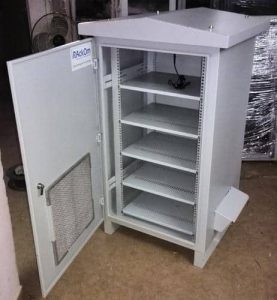

رک اوت دور دارای چه مشخصه‌ هایی است؟

رک‌ها انواع مختلفی دارند و هر کدام دارای مشخصه‌های خاص خود هستند. از آنجایی که از رک‌های اوت دور در فضاهای باز استفاده می‌شود دارای ویژگی‌های خاص خود هستند که مهم‌ترین آن‌ها به قرار زیر است:

جنس بدنه فلزی رک Outdoor

همان طور که گفتیم رک Outdoor دارای بدنه‌ای فلزی است و به شکلی طراحی شده است که در هر شرایط نامساعدی مقاومت می‌کند. همچنین پس از گذشت زمان فرسوده نمی‌شود، نمی‌شکند و به درستی از تجهیزات نصب شده داخل خود مراقبت می‌کند.

مقاوم در مقابل رطوبت و گرد و غبار

اگر رک اوت دور را در منطقه‌ای که دارای رطوبت است و یا در مناطقی که گردوغبار زیادی دارد نصب کرده‌اید دیگر خیال‌تان از تجهیزات داخل آن راحت باشد. این رک طبق استاندارهایی طراحی شده است که از نفوذ گرد و غبار و رطوبت به داخل خود جلوگیری می‌کند. این رک از استاندارد مقاومت IP XY پیروی می‌کند و این حاکی از میزان مقاومت آن در مقابل رطوبت و گرد و غبار است. در این استاندارد X وY عددی است که کنار IP قرار می‌گیرد. عدد X میزان مقاومت رک در مقابل گرد و غبار را نشان می‌دهد که عددی بین صفر تا شش است. همچنین Y بیان کننده میزان مقاومت رک در مقابل رطوبت و آب است و عددی بین صفر تا هشت می‌باشد. هر چه که X و Y که کنار IP هستند بزرگ‌تر باشد نشان‌دهنده مقاوم‌تر بودن رک Outdoor است.

مقاومت در مقابل ارتعاشات و نویز

شاید شما هم در کنار کابل‌های برق پرفشار رک Outdoor را دیده باشید. این رک‌ها دارای بدنه‌ای هستند که به‌گونه‌ای طراحی شده‌اند که در فضاهایی که از نویز الکترونیکی پر است نیز مقاوم هستند. این رک‌ها به خوبی از تجهیزات داخل خود در برابر ارتعاشات مراقبت می‌کنند.

قابلیت ‌های رک OUTDOOR

رک اوت دور قابلیت‌های بسیاری  دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

  • قابلیت نصب روی دیوار را زیر سقف یا ایستاده رک
  • دارای قفل الکترونیکی
  • دارای پنل روشنایی
  • دارای فن خنک کننده و تهویه
  • دارای هیتر مناسب هنگام برودت هوا
  • دارای سینی داخلی
  • دارای پاور ماژول و …

در رک Outdoor مثل دیگر رک‌ها موارد بالا قرار داده شده است.

انواع رک اوت دور

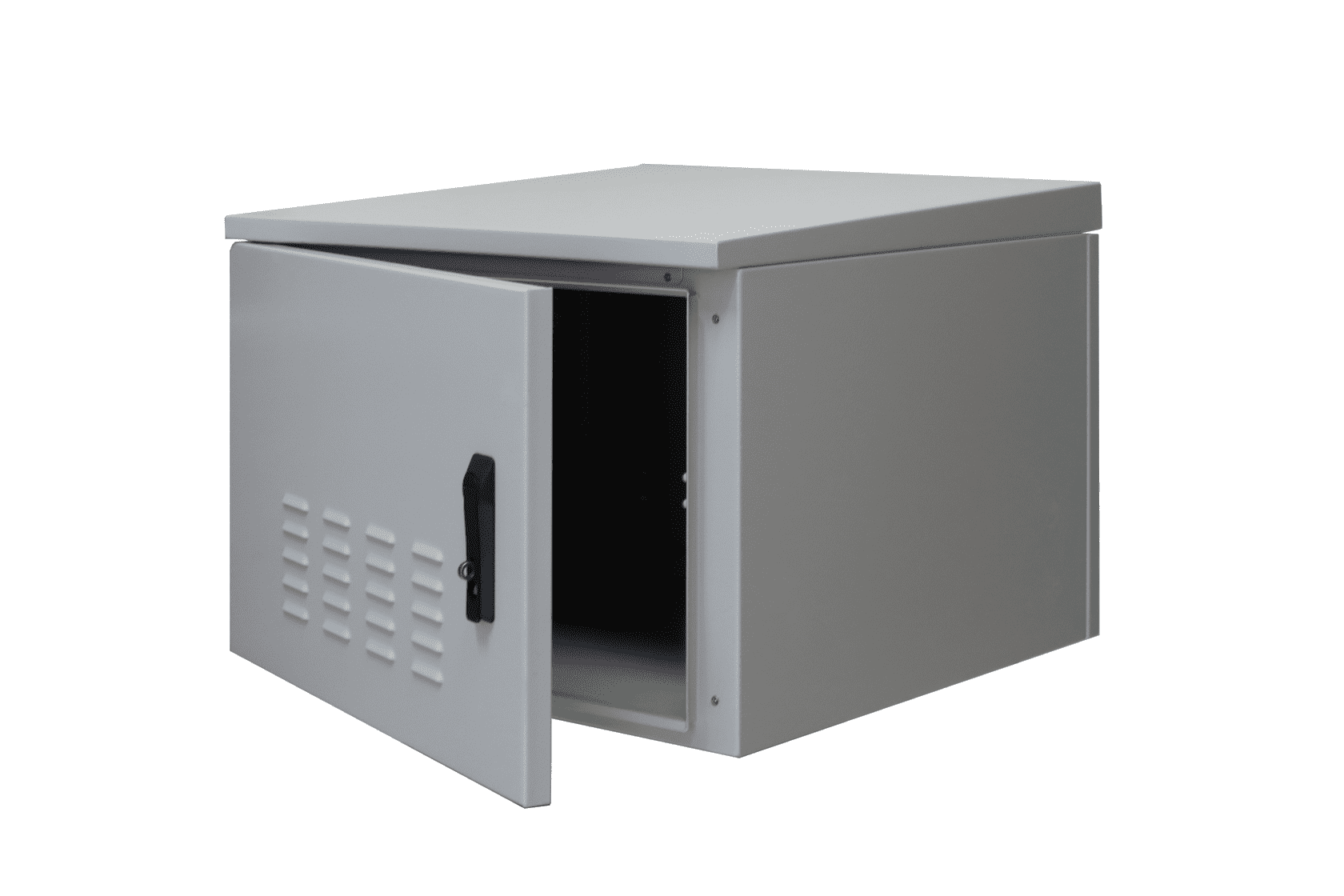

انواع رک اوت دور

رک Outdoor انواع مختلفی دارند. تفاوت آن‌ها بیشتر در اندازه‌  آن‌ها است. معمولا از ۶ یونیت تا ۴۲ یونیت طراحی و تولید می‌شوند. از جمله مهم‌ترین رک‌های موجود در بازار می‌توان به موارد زیر اشاره کرد:

  • رک Outdoor ( 6 یونیت )
  • رک Outdoor ( 9 یونیت )
  • رک Outdoor ( 12 یونیت )
  • رک Outdoor ( 18 یونیت )
  • رک Outdoor ( 25 یونیت )
  • رک Outdoor ( 28 یونیت )
  • رک Outdoor ( 36 یونیت )
  • رک Outdoor ( 42 یونیت )

رک اوت دور چگونه طراحی می‌شود؟

رک اوت دور معمولا به شکل دو جداره تولید می‌شود. با استفاده از فوم عایق دو جداره فلزی در رک Outdoor می‌توان از کاهش حرارت بدنه رک به طور چشم‌گیر جلوگیری کرد. برخی از رک‌‌های اوت دور دارای خنک کننده هستند که تجهیزات داخلی در این رک‌ها، عمر طولانی‌تری خواهند داشت. اما رک‌هایی که خنک‌کننده ندارند توصیه می‌شود به صورت تک جداره تولید شوند تا از افزایش بیش از حد دما جلوگیری شود.

رک شبکه های صنعتی بیرونی از جنس ورقه گالوانیزه ساخته می‌شوند به همین دلیل در برابر عواملی مانند برف و باران، رطوبت، زنگ‌زدگی و پوسیدگی مقاوم هستند. پوشش بیرونی رک‌ها از رنگ‌های الکترواستاتیکی است که باعث مقاومت بیشتر رک‌ها در برابر زنگ‌زدگی می‌شود. طراحی سقف رک‌های بارانی به زور معمول به شکل شیب دار است. همه بخش‌های رک اوت دور توسط واشرهای پلیمری بسته می‌شود تا از ورود هرگونه ذرات خارجی مانند گردوغبار و آب جلوگیری شود. رک‌هایی که دارای خنک‌کننده هستند، معمولا این سیستم روی درب آن‌ها نصب می‌شود.

نصب خنک ‌کننده روی درب چه مشکلاتی ایجاد می ‌کند؟

همان طور که گفتیم نداشتن خنک‌کننده در رک Outdoor باعث افزایش دمای تجهیزات می‌شود اما نصب کردن آن روی درب نیز مشکلاتی دارد که از جمله آن:

  • افتادگی درب رک‌ها به دلیل وزن خنک‌کننده
  • زیاد شدن طول بازوی مرکز جرمی رک بیرونی و خنک کننده  و …

قیمت رک OUTDOOR

در بازار امروز رک Outdoor با قیمت‌های مختلفی وجود دارد. معمولا رک اوت دور با توجه به تعداد یونیت، کیفیت ساخت و درجه محافظت قیمت متفاوتی دارد. شما باید متناسب با نیاز خود رک مورد نظر خود را خریداری کنید. اولین نکته‌ای که در خرید این نوع رک ایستاده باید به آن توجه کنید کیفیت ساخت آن، همچنین دقت کافی در ساخت و جوش‌کاری سرتاسری آن است.

ساخت رک اوت دور ایستاده

برای ساخت رک Outdoor ایستاده ابتدا باید از مواد مناسب و با کیفیت استفاده کنید. توجه داشته باشید که مراحل ساخت رک اوت دور مخصوصا جوش‌کاری سراسری با دقت تمام انجام شود. بعد از ساخت و پرداخت برای از بین بردن آلودگی و چربی باید رک را به خوبی شست. با فسفاته کردن رک کیفیت رنگ آن مناسب‌تر می‌شود. باید در هنگام مونتاژ کاری و نصب تجهیزات داخلی بر طبق نقشه عمل کنید تا یک رک ایستاده خوب و مقرون به صرفه داشته باشید.

نتیجه‌گیری

در این مقاله به طور کامل رک اوت دور را بررسی کردیم. حالا شما به خوبی با این نوع رک، کاربردها و ویژگی‌های رک Outdoor و انواع آن آشنا هستنید. امیدواریم مطلب به درد شما خورده باشد و اطلاعات لازم را کسب کرده باشید. هر گونه سوالی در خصوص رک Outdoor داشتید می‌توانید در قسمت ثبت نظر با ما درمیان بگذارید و به زودی پاسخ سوال خود را دریافت کنید. راستی شما چه نوع رک اوت دوری را می‌خواهید؟ آیا تا به حال رک Outdoor دیده‌اید؟
