سوکت BNC چیست و چه کاربردی دارد؟

سوکت BNC یک نوع فیش است که بین دوربین و دستگاه ضبط قرار می‌ گیرد و وظیفه انتقال سیگنال تصویر و صدا را برعهده دارد. در این مقاله قصد داریم ساختار، عملکرد و انواع این مدل سوکت را مورد بررسی قرار بدهیم.

BNC  مخفف عبارت  British Naval Connectorاست و یک نوع کانکتور استاندارد برای کابل‌ های کواکسیال (هم‌محور) است. این فیش‌ ها در سیستم ‌های مداربسته آنالوگ بسیار رایج هستند و وظیفه اصلی ‌شان، اتصال کابل  RG59به دوربین و DVR است.

کیفیت یک سیستم مداربسته فقط به دوربین بستگی ندارد، بلکه کیفیت فیش BNCهم تأثیر مستقیمی بر کیفیت صدا و تصویر دارد. اگر از فیش نامرغوب استفاده کنید، ممکن است با مشکلاتی مثل نویز در تصویر، قطع و وصلی، یا خط‌ خطی شدن تصویر مواجه شوید. جالب است بدانید که بیشتر خطاها در سیستم‌های مداربسته، به همین کانکتور کوچک مربوط می‌ شود.

سوکتBNC  کجاها استفاده می ‌شود؟ فقط برای دوربین‌های مداربسته نیست. از این فیش علاوه بر دوربین دام هایک ویژن در موارد دیگری هم استفاده می‌ شود، مثل: تلویزیون ‌ها برای انتقال سیگنال ‌های ویدیویی.

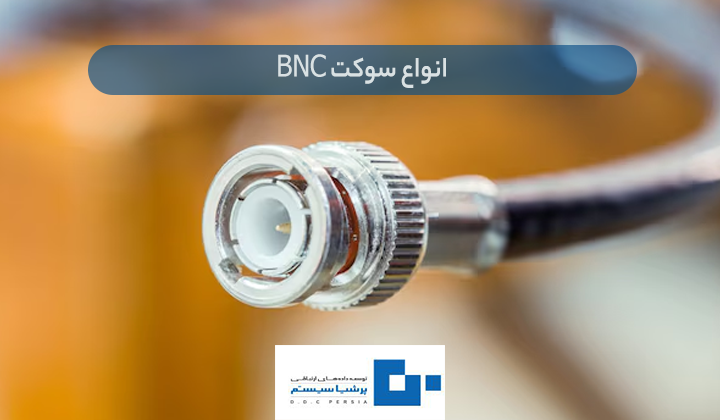

انواع سوکت BNC

 سوکت های BNC انواع مختلفی دارند که در شکل و کاربرد متفاوت هستند. انتخاب نوع صحیح سوکت بستگی به نوع کابل، تجهیزات مورد استفاده و محیط نصب دارد.

1. پیچی:

نصب این نوع فیش ها بسیار ساده است و نیازی به ابزار خاصی ندارد؛ تنها با یک پیچ ‌گوشتی می ‌توانید کابل را به فیش وصل کنید. سادگی و سرعت نصب، بزرگ ‌ترین مزیت این نوع فیش ‌ها محسوب می ‌شود و برای کسانی که می‌ خواهند نصب را خودشان انجام دهند یا وقت کمی دارند، بهترین گزینه است.

2. پرسی

فیش BNC پرسی برای ایجاد یک اتصال محکم و مطمئن طراحی شده است. برای اتصال کابل به این فیش، باید از ابزار پرس استفاده شود. گرچه نصب آن ممکن است کمی سخت ‌تر از مدل پیچی باشد، اما نتیجه آن یک اتصال فوق ‌العاده محکم و باکیفیت است که به راحتی شل نمی ‌شود.

3. لحیمی:

فیش BNC لحیمی برای متخصصان طراحی شده است. برای اتصال این فیش، باید از هویه استفاده شود و کابل به آن لحیم شود. این کار نیاز به دقت و مهارت دارد، اما نتیجه آن یک اتصال الکتریکی بی‌نقص و پایدار است که کمترین میزان نویز را دارد. فیش ‌های لحیمی برای مکان ‌هایی که کیفیت تصویر بسیار مهم است و می‌خواهید مطمئن شوید که هیچ نویزی روی سیگنال تأثیر نمی ‌گذارد، بهترین انتخاب هستند.

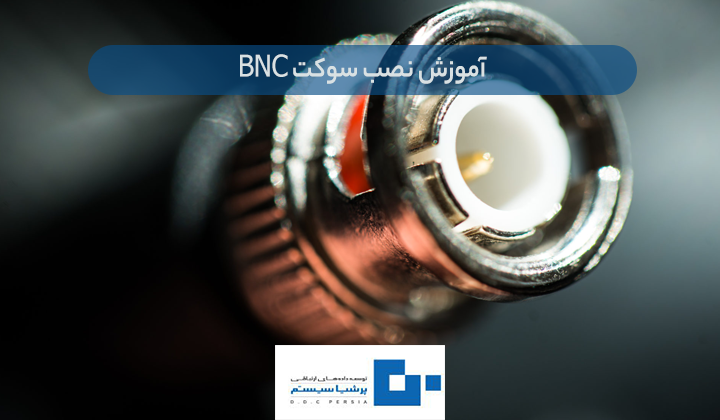

آموزش نصب سوکت BNC

نصب فیش‌ های BNC شاید در نگاه اول کمی سخت به نظر برسد، اما اگر بدانید که هر نوع آن قلق خودش را دارد، کارتان راحت می ‌شود. در این بخش، مراحل نصب هر سه نوع فیش BNC را توضیح می ‌دهیم تا بتوانید خودتان این کار را به راحتی انجام دهید

نصب فیش پرسی

برای نصب این فیش به یک دستگاه پرس نیاز دارید. ابتدا حدود ۱۹ میلی ‌متر از پوشش کابل را ببرید و شیلد را به عقب برگردانید. سپس، حدود ۳.۵ میلی ‌متر از عایق داخلی را بردارید تا مغزی کابل نمایان شود. مغزی فیش را روی مغزی کابل قرار دهید و با دستگاه پرس محکم کنید. در نهایت، حلقه فیش را با آچار پرس سفت کنید تا اتصال کامل شود.

نصب فیش لحیمی

ابتدا هویه را داغ کرده و فیش BNC را باز کنید. کابل را از حلقه فیش عبور داده و شیلد را زیر گیره فیش قرار دهید. مغزی کابل را به قسمت لحیم وصل کرده و گیره را سفت کنید. در آخر، مغزی را به فیش لحیم کنید و برای جلوگیری از اتصال کوتاه، از عایق استفاده کنید و درب فیش را ببندید.

نصب فیش پیچی

برای نصب این نوع فیش فقط به یک پیچ‌ گوشتی نیاز دارید. فیش را باز کرده و کابل را از درب آن عبور دهید. شیلد لخت‌شده را زیر گیره فیش قرار دهید و مغزی کابل را به پیچ وصل و آن را سفت کنید. گیره را محکم کرده و در صورت نیاز، از چسب یا عایق برای جلوگیری از اتصال استفاده کنید. در نهایت، درب فیش را ببندید. البته در کنار این موارد استفاده از ویدیو بالن مناسب نیز اهمیت دارد. ویدیو بالن چیست ؟ ویدئو بالن سیگنال‌های نامتقارن را به متقارن تبدیل کرده و در نتیجه از افت کیفیت تصویر جلوگیری می‌کند. با استفاده از ویدئو بالن، می‌توان مطمئن شد که سیگنال‌ها به درستی منتقل می‌شوند و دوربین به‌طور صحیح و بدون مشکل کار می‌کند، که این امر می‌تواند به تشخیص وضعیت فعال بودن دوربین کمک کند.

تفاوت سوکت BNC با سایر کانکتورها

گاهی وقت‌ ها در فضای تکنولوژی، دوتا اسم شبیه به هم می‌ شنویم که ممکنه ما رو گیج کنند. سوکت BNC و کانکتور RCA دقیقاً از همین دسته ‌اند. هر دو برای انتقال سیگنال استفاده میشوند، اما تفاوت ‌های مهمی با هم دارند که دونستن آنها به شما کمک میکند انتخاب درستی داشته باشید.

انتخاب بین این دو کانکتور BNC و RCA به سطح کاربری (حرفه ‌ای در مقابل خانگی) و اهمیت پایداری و کیفیت سیگنال بستگی دارد. برای سیستم ‌هایی که نیاز به عملکرد بالا و اتصال بدون وقفه دارند، BNC گزینه برتر است.

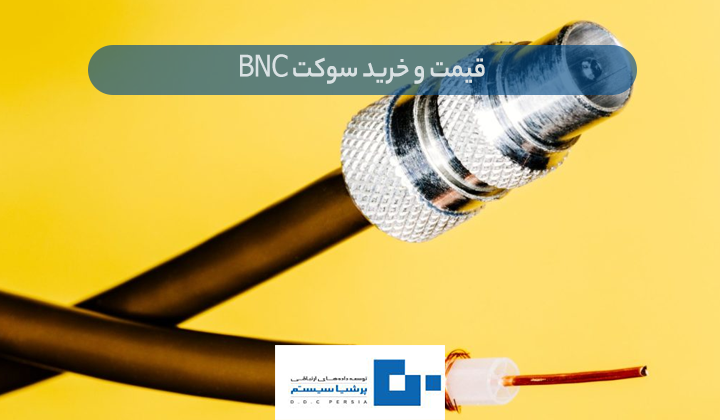

قیمت و خرید سوکت BNC

اگر در حال راه ‌اندازی یک سیستم مداربسته هستید، حتماً با فیش ‌ها و سوکت ‌های مختلفی سروکار دارید. یکی از مهم‌ ترین این قطعه‌ ها، فیش BNC است که نقشی اساسی در کیفیت تصویر و صدای دوربین ‌های شما دارد. اما چه عواملی قیمت این سوکت ‌های کوچک را تعیین می‌ کند؟

1. نوع سوکت

سوکت ‌های BNC در انواع مختلفی تولید می ‌شوند که هر کدام قیمت متفاوتی دارند. مدل ‌های پیچی به دلیل سادگی در ساخت، معمولاً ارزان ‌تر هستند، در حالی که مدل ‌های پرسی و لحیمی به دلیل مکانیزم پیچیده ‌تر، قیمت بالاتری دارند. اما دوام و استحکام شان بسیار بالاست.

۲. کیفیت ساخت و مواد به کار رفته

مانند هر محصول دیگری، کیفیت مواد استفاده شده در ساخت سوکت BNC تأثیر مستقیمی بر قیمت آن دارد. سوکت ‌هایی که از فلزات باکیفیت و روکش‌های بادوام ساخته شده‌اند، معمولاً گران ‌تر هستند. این سوکت ‌ها مقاومت بیشتری در برابر زنگ‌زدگی و خوردگی دارند و سیگنال را بهتر منتقل می ‌کنند.

۳. برند سوکت

برند تولید کننده نیز عامل مهمی در تعیین قیمت است. برندهای معتبر و شناخته ‌شده در بازار، اغلب به دلیل تضمین کیفیت و عملکرد بهتر، قیمت بالاتری دارند. البته برندهای با قیمت متوسط نیز وجود دارند که می ‌توانند نیازهای شما را برآورده کنند.

۴. نحوه خرید

قیمت سوکت BNC به صورت تکی و عمده متفاوت است. اگر به تعداد زیادی از این سوکت ‌ها نیاز دارید، خرید بسته ‌های ۱۰ عددی یا بیشتر معمولاً مقرون ‌به ‌صرفه ‌تر از خرید تکی است.

هنگام خرید سوکت BNC چند نکته کلیدی را در نظر بگیرید تا عملکرد سیستم شما بهینه باشد. ابتدا، به جنس بدنه سوکت توجه کنید؛ مواد باکیفیت مانند برنج یا آلیاژهای مقاوم، دوام و پایداری اتصال را در برابر شرایط محیطی مختلف افزایش می ‌دهند. همچنین، کاربرد سیستم خود را در مدنظر داشته باشید؛ برای سیستم‌ های نظارتی حرفه ‌ای و پیچیده، سوکت‌ های با کیفیت بالاتر توصیه می‌ شود.

جمع بندی

سوکت BNCگرچه قطعه‌ا ی کوچک به نظر می‌ رسد، اما نقشی بسیار مهمی در سیستم‌ های نظارتی ایفا می‌ کند. این سوکت به عنوان رابط اصلی، کابل ‌های دوربین را به دستگاه ضبط (DVR/NVR) متصل کرده و وظیفه دارد سیگنال تصویر و صدا را با کمترین میزان افت کیفیت، نویز و تداخل منتقل کند.
