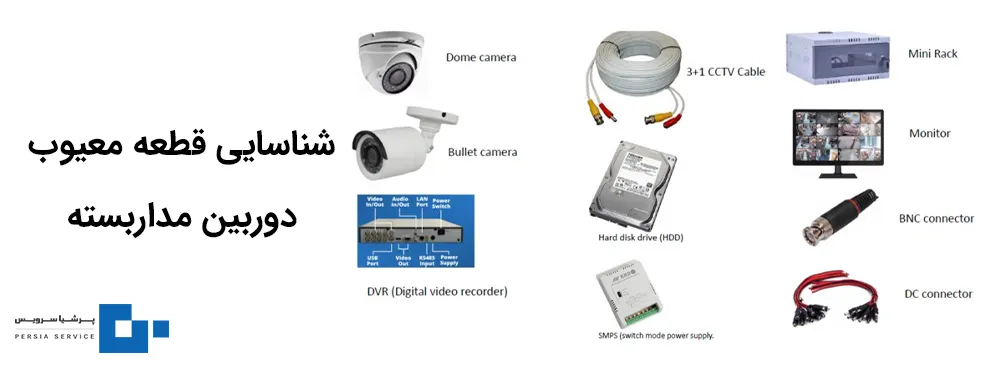

راهنمای گام‌به‌گام شناسایی قطعات معیوب در دوربین مداربسته

در بسیاری از مراکز تجاری، صنعتی و حتی منازل، دوربین مداربسته به‌عنوان عنصر اصلی در حفظ امنیت شناخته می‌شود. اما گاهی، بدون هیچ هشدار قبلی، یکی از دوربین‌ها عملکرد عادی خود را از دست می‌دهد: تصویر تار می‌شود، سیگنال قطع می‌گردد یا دید در شب به‌کلی ناپدید می‌شود. در چنین شرایطی، مدیر سیستم یا کاربر با این پرسش مهم مواجه می‌شود: کدام قطعه دچار اختلال و یا معیوب شده است؟ و مهم‌تر اینکه، چگونه می‌توان آن را به‌درستی شناسایی کرد؟

پاسخ به این پرسش تنها با شناخت دقیق عملکرد اجزای مختلف دوربین و بررسی علائم ظاهری ممکن خواهد بود. اگر این فرآیند به‌درستی انجام نشود، زمان و هزینه زیادی صرف آزمون و خطا خواهد شد و در این مدت، سیستم امنیتی عملاً غیرفعال باقی می‌ماند.

در این مقاله از پرشیا سرویس که به‌صورت مرحله‌ای و بر پایه تجربه‌های فنی و میدانی تدوین شده، تلاش می‌کنیم مسیر شناسایی قطعه معیوب در دوربین مداربسته را به زبانی ساده اما دقیق ترسیم کنیم.

بررسی اولیه شناسایی قطعه معیوب: منبع تغذیه و کابل‌کشی دوربین مداربسته

در هر سیستم نظارتی، پیش از پرداختن به اجزای داخلی یا نرم‌افزاری، باید سراغ ساده‌ترین اما بنیادی‌ترین مسئله رفت: برق و اتصالات. تجربه نشان داده در بیش از ۴۰٪ مواقعی که کاربران از «تصویر نداشتن دوربین مداربسته» شکایت دارند، منشأ مشکل در همین بخش‌هاست.

منبع تغذیه (Power Supply)

بسیاری از دوربین‌ها برای عملکرد پایدار نیاز به ولتاژ خاصی دارند (مثلاً ۱۲ ولت با جریان ۲ آمپر). کاهش ولتاژ هنگام روشن شدن مادون قرمز یا اتصال چند دوربین به یک آداپتور، باعث ناپایداری عملکرد یا ریست شدن مداوم دستگاه می‌شود.

«برای مثال در تجربه‌ای که کاربری در سایت  queotes به اشتراک گذاشت، مشخص شد یک آداپتور ارزان‌قیمت پس از ۲۰ دقیقه فعالیت، گرم می‌شد و خروجی آن از ۱۲ به ۸.۵ ولت کاهش می‌یافت. تعویض آن با آداپتور برند اصلی، مشکل را فوراً برطرف کرد.»

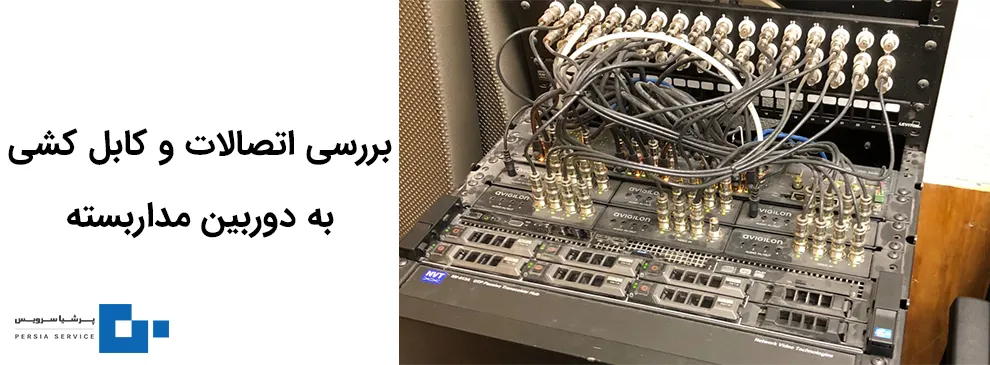

کابل‌کشی و اتصالات

خرابی در کابل‌ها، از شایع‌ترین علل سیاه شدن تصویر یا قطع و وصل شدن آن است. اگر از کابل کواکسیال استفاده می‌کنید، حتماً کانکتور BNC را چک کنید؛ شل شدن آن، حتی در حد میلی‌متر، باعث اختلال در سیگنال می‌شود.

در دوربین‌های IP، کابل شبکه معیوب می‌تواند باعث از دست رفتن IP، افت کیفیت تصویر یا حتی شناسایی نشدن توسط NVR شود. بهترین راه، تست اتصال با یک کابل سالم دیگر است.

ارزیابی تصویری سیستم نظارتی: لنز، فوکوس و سنسور تصویر

وقتی تصویر داریم ولی آن تصویر کیفیت ندارد، مشکل اغلب در یکی از سه بخش زیر نهفته است: لنز، تنظیم فوکوس یا سنسور تصویر (Image Sensor).

تصویری که مات، موج‌دار یا لکه‌دار است، ممکن است حاصل یک ایراد بسیار ساده یا یک مشکل اساسی سخت‌افزاری باشد. اما قبل از تصمیم‌گیری برای تعویض، باید دلیل را به‌درستی تشخیص داد.

تنظیم نبودن فوکوس

گاهی اوقات دوربین هنگام نصب، به‌درستی فوکوس نشده و این مشکل تا مدت‌ها باقی می‌ماند. اما اگر تصویری که قبلاً شفاف بوده ناگهان تار شده، احتمال وجود اختلال در لنز بیشتر است.

دوربین‌های دارای فوکوس دستی باید مجدداً با مشاهده تصویر زنده در یک مانیتور تنظیم شوند. استفاده از هدف مشخص در فاصله متوسط (مثل یک تابلو با نوشته) کمک زیادی می‌کند.

خرابی لنز یا جابه‌جایی آن

برخی کاربران queotes گزارش داده‌اند که در اثر ضربه، المان‌های لنز دچار جابه‌جایی می‌شود. این اتفاق در دوربین‌های دام (Dome) رایج‌تر است. در چنین حالتی، تصویر ممکن است فقط در بخشی از کادر واضح و در بخش دیگر تار باشد.

سنسور تصویر و خطوط افقی

وقتی تصویر دارای نقاط سیاه یا خط‌های افقی است، مشکل احتمالاً از سنسور تصویر CMOS یا CCD است. اگر این خطوط با تعویض کابل یا لنز برطرف نشوند، احتمالاً سنسور سوخته یا آسیب دیده و باید تعویض شود.

«در مقاله‌ای از Elsevier 2024 اشاره شده، سنسورهایی که در معرض گرد و غبار یا رطوبت قرار می‌گیرند، پس از مدتی شروع به تولید «پیکسل‌های مرده» یا لکه‌های تیره می‌کنند که نشانه‌ای از کاهش عمر مفید آن‌هاست.»

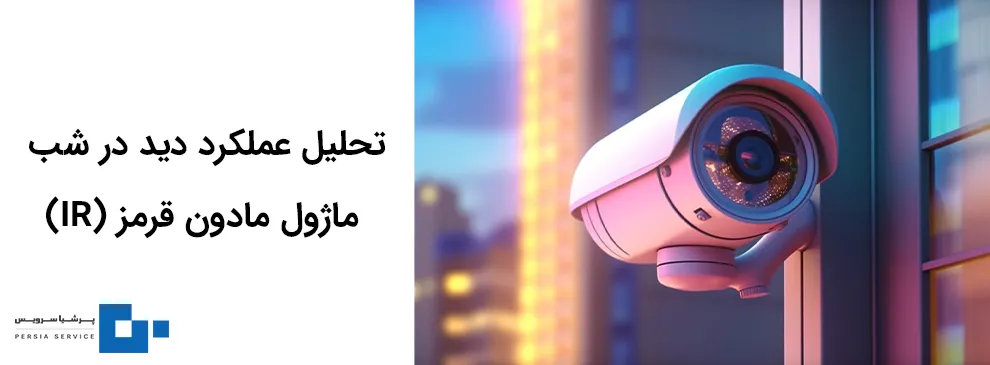

تحلیل عملکرد دید در شب دوربین: ماژول مادون قرمز (IR)

در شرایط کم‌نور یا تاریکی مطلق، توانایی دوربین در حفظ کیفیت تصویر به ماژول مادون قرمز آن وابسته است. خرابی در این بخش می‌تواند منجر به تصویر کاملاً سیاه در شب یا نورهای سفید شدید و بدون جزئیات شود. این مسئله در اماکن مسکونی و فضاهای باز بسیار حیاتی است، چرا که نیمی از ساعات شبانه‌روز وابسته به IR هستند.

۱. بررسی روشن یا خاموش بودن LEDهای IR

در بسیاری از مدل‌های دوربین، LEDهای مادون قرمز با چشم غیرمسلح قابل دیدن نیستند، اما در صورت استفاده از دوربین موبایل می‌توان تابش ضعیف بنفش‌رنگ آن‌ها را تشخیص داد. اگر LEDها روشن نمی‌شوند، ممکن است مدار تغذیه آن‌ها دچار اختلال شده یا سنسور نور محیط عمل نمی‌کند.

«بر اساس نظرسنجی منتشرشده در Security Electronics & Networks، در ۲۸٪ خرابی‌های گزارش‌شده مربوط به دید در شب، مشکل از خود LEDها نبوده، بلکه از سنسور نور محیط بود که به اشتباه، شرایط را روشن تلقی می‌کرد و مانع فعال شدن IR می‌شد.»

۲. اختلال در مادون قرمز و بازتاب بیش‌ازحد نور

در برخی موارد، حتی با روشن بودن IR، تصویر ثبت‌شده در شب کیفیت لازم را ندارد. این اتفاق معمولاً به دلیل بازتاب نور مادون قرمز در سطوح براق یا وجود گرد و غبار روی شیشه محافظ دوربین رخ می‌دهد. در چنین شرایطی، تصویر مه‌آلود یا سفیدرنگ دیده می‌شود.

نکته کاربردی این است که همیشه باید پوشش جلوی لنز دوربین در فضای بیرونی تمیز و بدون خط و خش باشد. حتی یک لایه نازک چربی می‌تواند بازتاب غیرعادی ایجاد کند و مانع ورود صحیح نور IR به سنسور شود.

بررسی موتورها: چالش‌های دوربین‌های گردان (PTZ)

دوربین‌های PTZ (Pan–Tilt–Zoom) برای پوشش حداکثری نیاز به عملکرد بی‌نقص موتورها دارند. هرگونه خرابی در این بخش، باعث توقف حرکت، چرخش ناقص، یا عملکرد ناهموار می‌شود.

۱. گیر کردن مکانیکی یا اختلال در چرخش

حرکت نادرست یا قفل شدن دوربین در یک زاویه خاص معمولاً ناشی از دو عامل است: خرابی موتور مکانیکی یا گیر افتادن ذرات خارجی در مسیر چرخش. اگر دوربین در زمان روشن شدن، فقط یک‌بار حرکت کرده و سپس ثابت می‌ماند، احتمال وجود اشکال مکانیکی زیاد است.

۲. عدم پاسخ به فرمان‌های کنترلی

اگر دوربین هیچ پاسخی به فرمان‌های صادرشده از طریق NVR یا نرم‌افزار نمی‌دهد، مشکل می‌تواند از مدار کنترل داخلی موتور یا پورت RS485 باشد. گاهی نیز تنظیمات نرم‌افزاری دچار خطا می‌شوند و دوربین از دستورات قبلی پیروی نمی‌کند.

در چنین مواردی، بررسی لاگ سیستم و ریست کردن تنظیمات کارخانه می‌تواند به رفع مشکل کمک کند. اگر پس از ریست هم پاسخ‌دهی ادامه پیدا نکرد، احتمال خرابی مادربرد یا چیپ کنترلر مطرح می‌شود.

برد اصلی دوربین مداربسته در سیستم نظارتی

برد اصلی دوربین، مرکز پردازش تصویر، تغذیه، ذخیره‌سازی و ارتباطات است. خرابی در این بخش معمولاً علائمی جدی دارد و در اغلب موارد، هزینه تعمیر آن از تعویض کامل دوربین بیشتر است.

۱. علائم خرابی برد اصلی

مشکلاتی مانند ریست شدن متوالی، عدم نمایش تصویر علی‌رغم تغذیه صحیح، گرم شدن غیرعادی بدنه یا ناتوانی در اتصال شبکه همگی می‌توانند نشانه‌هایی از خرابی در برد باشند.

طبق گزارش فنی منتشرشده در Journal of Electronic Systems (۲۰۲۲)، شایع‌ترین علت خرابی بردهای دوربین، نوسانات ولتاژ و افزایش دمای داخلی است. به همین دلیل استفاده از تجهیزات محافظ ولتاژ (Surge Protector) و تهویه مناسب در محل نصب، حیاتی تلقی می‌شود.

۲. آیا تعمیر برد دوربین مداربسته منطقی است؟

در دوربین‌های میان‌رده و اقتصادی، هزینه تعمیر برد اصلی اغلب به‌اندازه خرید یک دوربین جدید تمام می‌شود. در مقابل، در دوربین‌های صنعتی یا مدل‌های هوشمند، تعویض قطعه خاصی روی برد می‌تواند راه‌حل اقتصادی‌تری باشد، به‌ویژه اگر مشکل مربوط به چیپ شبکه یا مدار تغذیه باشد.

کاربران حرفه‌ای معمولاً با استفاده از ابزارهای تست برد و تحلیل لاجیک‌آنالایزر، محل دقیق خرابی را شناسایی می‌کنند. اما برای کاربران خانگی، تشخیص سطحی مانند بررسی LEDهای روی برد یا بوی سوختگی می‌تواند نشانه‌ای اولیه از وجود اشکال باشد.

جمع‌بندی

شناسایی قطعه خراب در یک دوربین مداربسته نیازمند آشنایی پایه با اجزای اصلی آن و توجه دقیق به علائم ظاهری است. با پیروی از مسیر گام‌به‌گامی که در این مقاله ارائه شد، از منبع تغذیه و کابل‌کشی گرفته تا ماژول IR و برد اصلی، می‌توان از سردرگمی در زمان خرابی جلوگیری کرد و تصمیم درست‌تری درباره تعمیر یا تعویض دوربین مداربسته گرفت.

نکته مهم اینکه: پیشگیری همیشه مقرون‌به‌صرفه‌تر از تعمیر است. با بازرسی دوره‌ای، استفاده از تجهیزات محافظ و رعایت نکات نصب صحیح، عمر مفید سیستم نظارتی خود را افزایش دهید.
